数控包带机

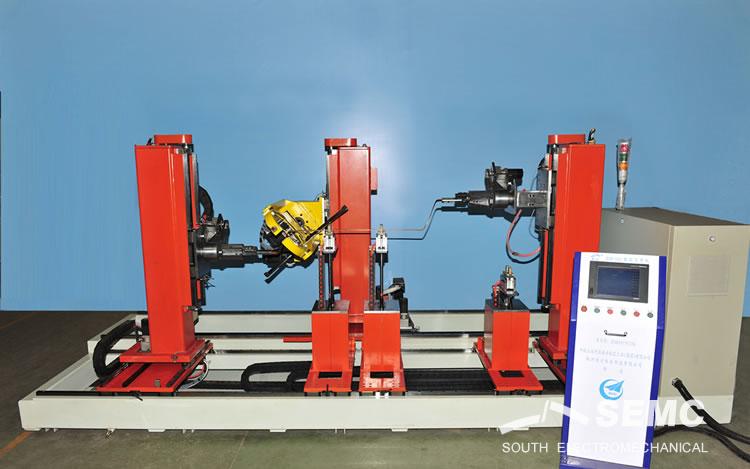

SKBD-180A/-250A 型数控包带机

型号: SKBD-180A/250A
线棒长度(最大): 1800/2500mm
线棒截面(最大): 55*35/65*45
设备最大重量: 4000/5000kg


该机适用于转子线棒或部分定子线圈的绝缘包带;采用多轴伺服控制系统; 包线圈时,可实现上、下层边自动翻转。

可以在触摸屏上任意设定线棒或线圈各段包带速度及叠包率;包带张力采用电子恒张力控制系统;可按要求实现单盘带或双盘带包带及双向往返包带,

自动包带过程中,设备将在需要换带时自动暂停,操作者施行相关操作后按“启动”按钮,程序将自动继续后续操作,并完成线棒或线圈的包带。

该设备可配置无接触3D示教装置,自动完成线圈轨迹的测量。

主要技术参数                 SKBD-180A / SKBD-250A

线棒部分参数: 线棒长度:            1800 / 2500mm

截面:             55×35 / 65×45

线圈部分

线圈部分参数: 鼻心长度:            1800 / 2500mm

端部高:             280 / 350mm

直线边间宽:           220~400 / 280~550mm

盘状绝缘带外径:        φ100 / 120 mm

绝缘带轴孔:          φ25 orφ40mm

绝缘带宽度:          20~25mm

绝缘带张力(2带盘独立调节: 0~50N

绕包头转速(无级可调):    0~220r/min

绝缘带叠包长度:       1~25mm

压缩空气:          0.4~0.7MPa
