热压机

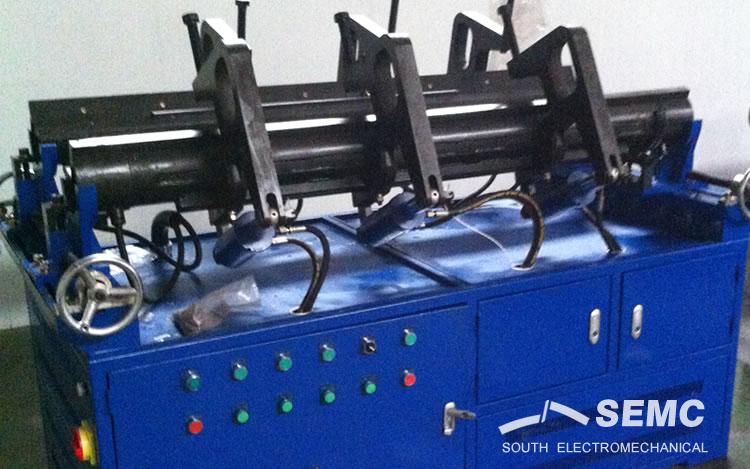

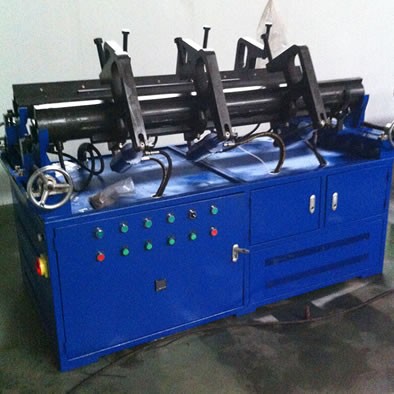

XQRY -□□□型框式线圈热压机

型号: XQRY -120 / -160
加热功率: 10KW/12KW
最大线圈截面: 32*65mm2
最高温度: 240℃


热压机集温控、电控、模压为一体的设备,适用于成型后线圈的模压线圈固化。

工作方式采用液压自动压紧线圈、电加热管加热、可控硅调温,用富士温控器控制温度。到设定时间自动报警。采用自动预压(低压1.2-1.5Mpa)工艺,5-10分钟后自动加满压(6MPA),5.6-6.2MPa内保压。温控表控制下在设定温度上下2℃的区域内自动加热断电。

按圈直线边长度分XQRY-120和XQRY-160两种规格(可按用户要求)




项目Item

参数Paras.


Model:XQRY-120

Model:XQRY-160

电加热功率electric heating power

10KW

12KW

工作温度范围working temperature range

160~180℃

160~180℃

最高温度Max.temperature

240℃

240℃

仪表控制温度精度误差instrument control temperature accuracy error

±2℃

±2℃

工件温度误差workpiece temperature error(within 1 meter)

±10℃

±10℃

液压系统工作压力范围hydraulic system working pressure range

3~6Mpa

3~6Mpa

液压压头数量hydraulic press head qty.

6

8

液压压头压力范围hydraulic press head pressure range

1000-2000 kgf

1000-2000 kgf

线圈单边压紧力范围coil single edge pressing force range (three press heads resultant force)

3000-6000kgf

4000-8000kgf

线圈开档W范围coil open mouth W field

190~650mm

200~1000mm

线圈直线边L3长度范围coil straight edge length L3 range

≤1200mm

≤1600mm

线圈最大截面coil max.section

32×65mm²

32×65mm²

模具总长mould total length

1650mm

2000mm

发热管长度heating tube length

1450mm

1850mm

有效发热区长度effective heating area length

1200mm

1700mm
