数控绕线机

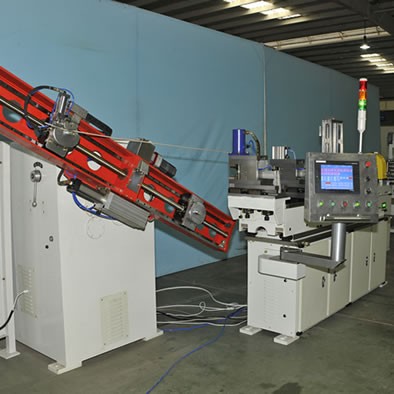

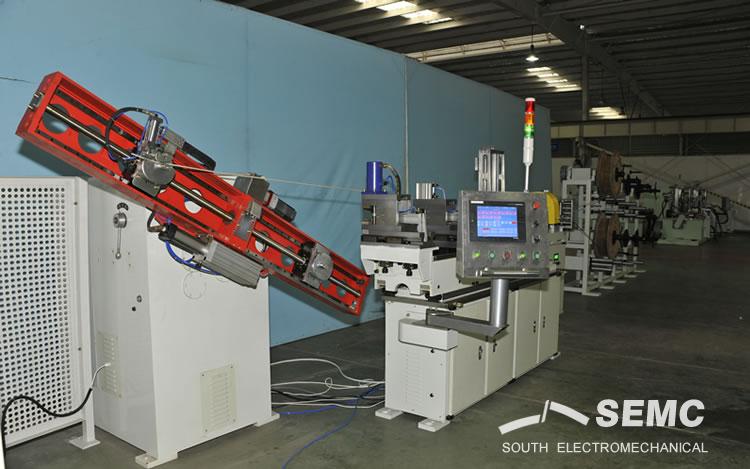

SKRB-20/-30 型在线绕包机

型号: SKRB-20/-30
线圈总长(最大): 2200/3200mm
转数计数容量: 0~9999
放线架线盘轴数: 按客户要求


一、该设备在本公司标准SKRX-20/-30基础上增加在线匝间绝缘绕包功能而成。可在线圈绕制的同时对并线后的导线束进行绝缘包扎,以满足线圈匝间绝缘性能要求,也可进行常规线圈绕制。



二、主要技术参数                     SKRB-20 / SKRB-30

单根导线宽度                      5~12mm

单根导线厚度                      1.5~4mm

线圈梭心距                      300~2000 / 300~3000mm

线圈截面宽度A                     5~25mm

线圈截面高度B                     10~80mm

主轴转速(无级变速)                5~25r/min

绕包头转速(无级可调)                0~250r/min

绝缘带张力(2带盘独立调节)            0~50N

绝缘带叠包量                     1~25mm

主轴最大扭矩                     3000/6000N.m

放线架(单线棍)阻尼力矩             5~100N.m

放线架线盘轴数                   按用户要求



项目item

参数paras.


model: SKRB20-8

单根导线宽度single wire width

2.5~15mm

单根导线厚度single wire depth

1~4mm

SKRB20线圈总长度范围coil total length L1

400~2200 mm

SKRB30线圈总长度范围coil total length L1

400~3200 mm

SKRB20线圈梭心距coil bobbin distance L2

300~2000mm

SKRB30线圈梭心距coil bobbin distance L2

300~3000mm

线圈截面宽度coil section width A

5~25mm

线圈截面coil section height B

10~80mm

引线长度范围 coil lead length range

50-350 mm

梭芯直径coil bobbin diameter

依客户要求定制upon customer request

放线盘数量pay-off reel qty.

按客户要求定制upon customer request

并列根数paralleling wire number

2

距离地面中心高度height above ground center

1250 mm

绕线后尺寸精度size accuracy after winding

±0.2mm(未下模具之前)

在线同步匝间绕包头转速online synchronous interturn win

ding&taping head rotating speedMax.

220r/min

叠包率overlap rate

0-75%可调节adjustable

主轴转速main shaft rotating speedstepless speed change无级变速)

0~25r/min实际工作转速受匝间绕包速度限制actual working speed subject to interturn winding&taping speed

主轴最大载荷main shaft max. load

1000kg

转数计数容量revolution counting capacity

0~9999

放线架(单线棍)阻尼力矩(双阻尼)pay-off rack (single wire rod) damping torque (double damping)

5~100N.m
