数控绕线机

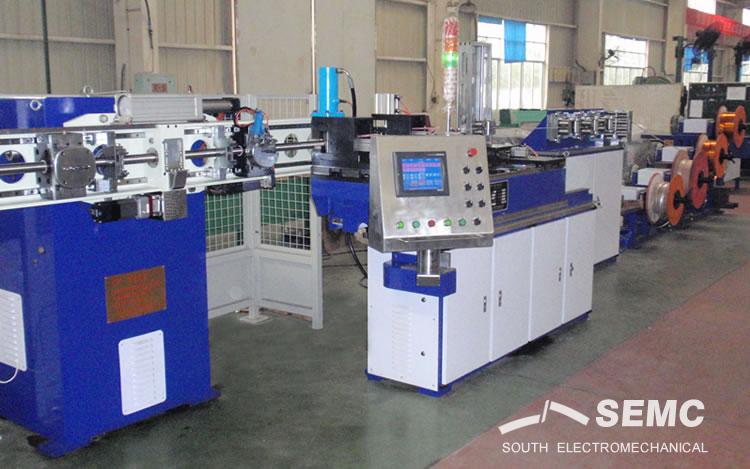

SKRX-20/-30 型数控绕线机

型号: SKRX-20/30
线圈总长度: 2200/3200mm
线圈梭心距: 300~3000mm
全自动绕线过程



一、设备主要功能

 SKRX系列绕线机适用于扁铜电磁导线的梭形绕制,配置多个放线架,可进行单根线圈绕制或多根线圈并绕。

 采用力矩控制转绕和跟踪检测线盘半径的磁粉制动放线技术,满足恒张力绕制要求。

 具有自动定长上线、自动夹线、计数绕制、自动剪切、自动收缩模具等功能。实现绕线过程全自动。

二、主要技术参数                         SKRX-20 / SKRX 30

单根导线宽度                             5~12mm

单根导线厚度                             1.5~4mm

线圈总长度                             2,200/3,200mm

线圈截面宽度A                             5~25mm

线圈截面高度B                             10~80mm

主轴转速(无级变速)                      5~25r/min

主轴最大扭矩                            3000/6000N.m

放线(单线棍)阻尼力矩                      5~100N.m

放线架线盘轴数                           按用户要求
