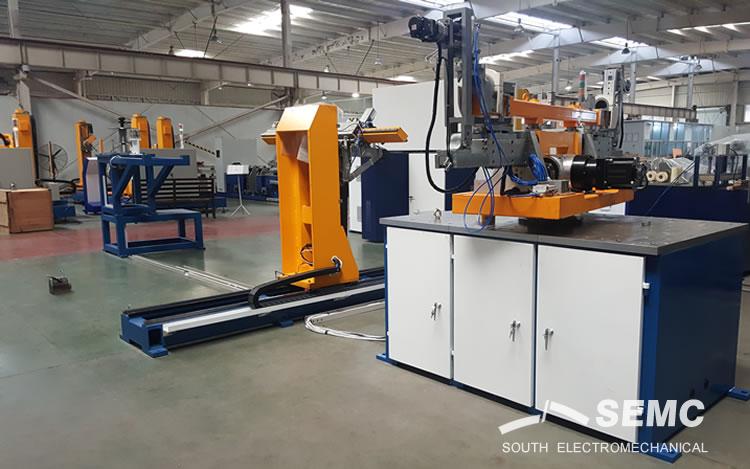

SKRX-3D-250 型风电绕线机

型号: SKRX-3D-250
环形三维线圈
立式结构，适合多角度线圈

本设备用于风力发电机环形三维线圈的绕制，采用立式结构，能适合于多个角度的线圈。

一、本机特点

（1）采用数字控制，所有参数可通过彩色触摸屏输入、调整、保存。

（2）绕线采用六轴同步伺服控制，能精准控制绕线梁位置，绕制不同角度的线圈。

（3）该机放线采用恒张力来张紧导线。

（4）导向部分采用复合导向轮系，不破坏导线的外包绝缘。

（5）设备能实现自动绕线，绕线过程中有手动、自动、暂停、紧急关机等功能。

二、主要技术参数

1、导线宽度：5~12mm

2、导线厚度：2~5mm

3、线圈总长：1500~2500 mm

4、主轴转速：0~10r/min 。

5、主轴最大转矩：0-9000N.m

6、转数计数容量：0~9999

7、放线架（单线棍）阻尼力矩：5~4000N.m

8、线圈绕制角度：0°、90°、135°
