数控涨型机

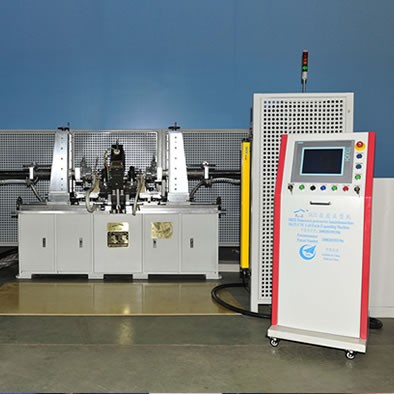

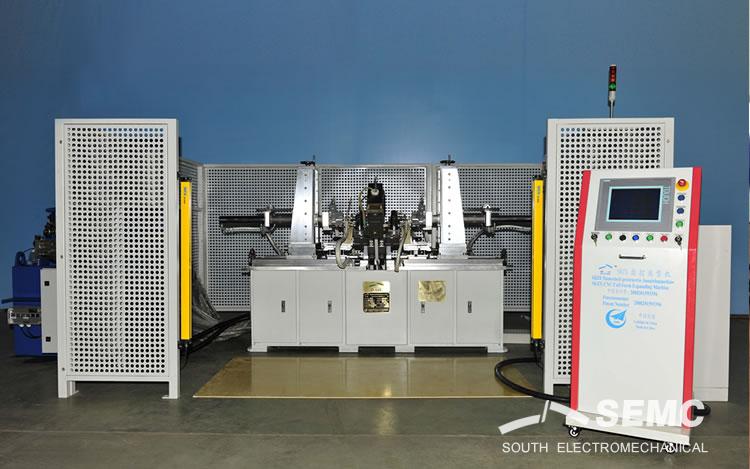

SKZX-80 型数控涨型机

型号: SKZX-80 两臂
涨型前线宽: 4~20mm
涨型后线宽(最大): 0~500mm
设备最大重量: 2500kg


整体式两臂数控涨型机可广泛引用于各类直线边长小于1500mm的中小型高压电机、牵引电机、风电电机等的定子硬绕组线圈的成型工序。

本机特点:

采用数字控制和机、电、液压联动技术, 自动连续完成线圈从梭型到成品的涨形加工过程。

用固定转轴方式,涨型臂绕转固定轴旋转,使得线圈直线边在成型过程中始终绕电机轴心旋转,可有效的保证线圈的尺寸。

有独特的梭形整形和对中功能,获得良好的直线边状态和端部对称度。

本机采用最新型的拼接式(胶木板)下顶弧装置,各种线圈涨形时不需要另外再做顶弧弧块。只需根据线圈弧型R大小,将胶木弧板任意组合。
