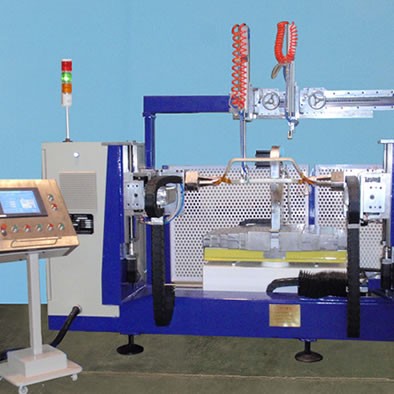

SKBD-120/-200 型数控包带机

SKDB-120和SKBD200采用全数字控制。主要适用于中小形定子线圈的绝缘包扎。操作时，只需将涨型后的线圈放置在已调整好位置的气动夹持器上。缠好绝缘带，按动启动按钮即可自动对线圈进行包带。包带完一边后自动翻边包另一边。该机的包带头可根据线圈的大小、形状、按指令进行各种不同角度，不同速度的包带，包带的张力的调整可通过触摸屏设定，该机具有自动、手动功能，对于大型线圈还设有机械手抓持防震动功能，同时还有多点安全保护设置。

该设备可配置无接触3D示教装置，自动完成线圈轨迹的测量。

主要技术参数                    SKBD-120/SKBD-200

鼻销长度:                     1200/2000mm

叠包长度:                      1~25mm

直线边间宽--电子张力:              220~500mm

--机械张力:              180~500mm

端部高度:                      200mm

张力设置(两路):                  0~50N

包带头最大转速:                 250r/Min

绝缘带宽度:                    18~25mm

带盘直径:                      φ90mm

压缩空气:                      0.6Mpa
